EPSON LX300

Lo primero que debemos realizar a la hora de desensamblar las impresoras o las partes de PC, debemos verificar que este periférico funcione para ello se debe hacer un chequeo general de la impresora es decir se debe realizar un informe detallado de las partes describiendo su función, color y estado.



Para realizar la limpieza de la impresora EPSON LX300:








1. Se retira la cubierta de impresión. Sin ninguna fuerza se retira la tapa levantándola.








2. Se retira el cartucho de cinta. Levantándola cuidadosamente puesto que tiene una guía que se puede romper.

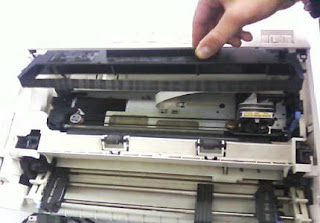

3. El tractor tipo oruga se retira haciendo presión en los extremos.

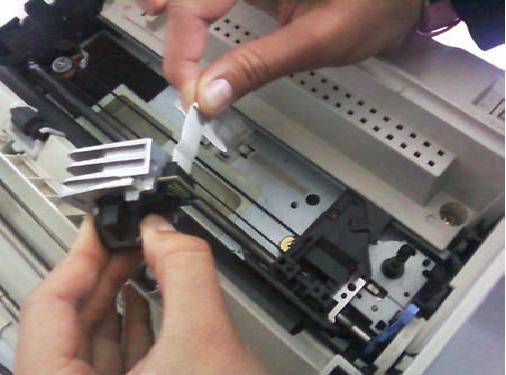

4. Se retira el cabezal de impresión, pero antes de esto retiramos el tornillo que lo esta sujetando. Luego de retirarlo se desconecta el cable de datos.

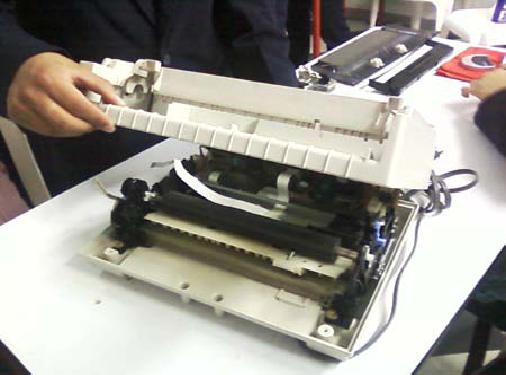

5. Se retira la carcasa de la impresora, retirando los cuatro tornillos que están puestos a sus laterales. Para acceder a los dispositivos internos.
   6. Para retirar la tarjeta lógica se desconectan todos los cables que van conectados a ella, cable de energía, los conectores de los sensores y el conector serial, se retiran los tornillos para si extraer la tarjeta lógica de la impresora.
7. Se comienza a retirar la fuente, para ello se desconecta el cable de energía y retirando los tornillos para así extraerla.
8. Se comienza retirar el rodillo extrayendo los tornillos de sus extremos.



9. Se retira la cubierta del cable de energía teniendo en cuenta que se retiran los tornillos que se encuentran a los laterales de este.

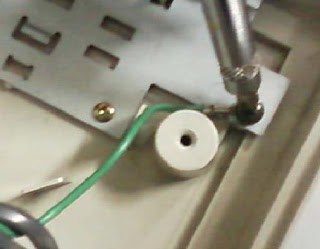

10. Para extraer el cable de energía, se debe retirar el cable que esta conectado aun tornillo; para ello se extrae el tornillo que esta sujeto al cable.







11. Se retira la entrada de los conectores centronix y paralelo, extrayendo los tornillos que se encuentran a los extremos y la mitad de los conectores.



12. Se extrae la base de la salida serial, deslizándola hacia arriba.

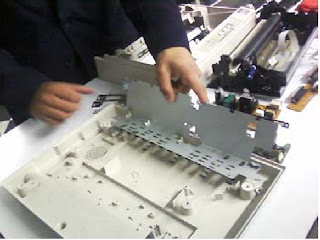

13. Se retira la base donde va ubicada la fuente y la tarjeta lógica.








14. Ya estando completamente desensamblada la impresora, procedemos a realizar la limpieza necesaria. Empezamos a limpiar la carcasa con una bayetilla para extraer el polvo.



15. limpiamos con espuma y una bayetilla para quilatar las manchas.








16. Podemos limpiar con un borrador de nata la parte inferior de la tarjeta lógica junto con la fuente de poder.


17. Limpiar todas las bases, las cubiertas; con un paño seco junto con espuma limpiadora.

18. Se limpia el cartucho de cinta junto con el tractor para realizar esto se limpia con una bayetilla seca y totalmente limpia.


19. Ya terminando la limpieza de la impresora, empezamos a ensamblar de nuevo las piezas que se extrajeron de esta en el orden opuesto es decir:

A. Se ubican en la carcasa inferior las bases en las cuales se empiezan a ubicar las piezas.

B. Se ubican los puertos centronix y paralelo con sus respectivos.


C. Se ubica el cable de energía en la carcasa. Luego se ubica la base que lo cubre e introducir los tornillos.











D. Se ubica una parte del cable de energía que se introduce en el tornillo que se ubica en la carcasa inferior.





E. Se ubica y se atornilla la base en la que va sujeto la tarjeta lógica y la fuente.






F. Se ubica la fuente y la tarjeta lógica en la base correspondiente con sus respectivos tornillos


G. Se introduce el rodillo con sus respectivos tornillos y sujetarlos bien para que no haya interrupciones en el funcionamiento.











H. Se ubican los cables que van del rodillo hacia la tarjeta lógica.










I. Se introducen los cables que van del cable de energía a la fuente de poder y de la fuente de poder a la tarjeta lógica.












J. Se introduce el cabezal de impresion con su respectivo tornill, junto con el cable de datos.









K. Se introduce el cartucho de cinta; teniendo precaución de no romper la guía que lo sujeta.









L. Se ubica y se sujeta la carcasa con sus respectivos tornillos.

M. Por último se ubica el tractor tipo oruga con gran fuerza y precisión.

N. Prueba la impresora para cerciorarse de que en realidad quedo en buen funcionamiento.



Este es el mantenimiento que se le debe dar a la impresora lx300
